GT200變頻器在除塵風機上的應用

一、 引言（摘要）

    隨著節能環保意識的提高，環保除塵設備進入了千千萬萬的工廠，本文分享易驅GT200在環保除塵風機的應用

二、 使用介紹

    環保除塵設備是將含塵空氣從塵源經吸塵罩、風管、進風口進入箱體，因氣流突然擴張，空氣流速降低，大顆粒在本身自動的租用下從含塵空氣沉降至盛灰抽屜中，其余塵粒由于濾芯的篩濾、靜電等作用，被留置于濾芯外壁，凈化后的空氣從風機出口排出。其中除塵風機是整個系統的動力源泉。根據現場所需風壓的不同，往往通過變頻器來調節風機的運行頻率來達到良好的除塵與節能的效果。

三、 使用現場

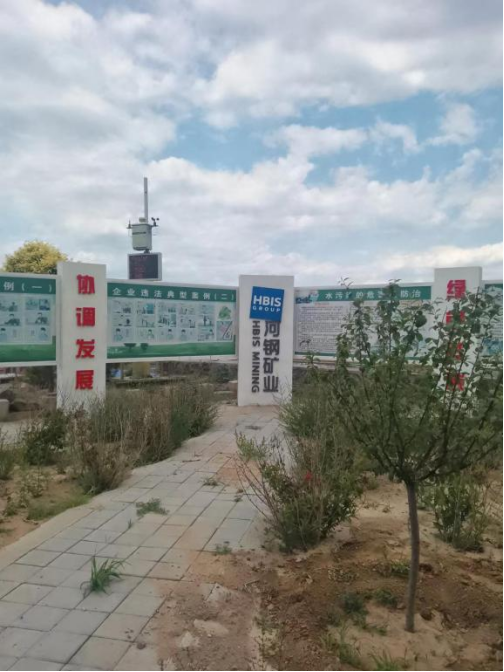

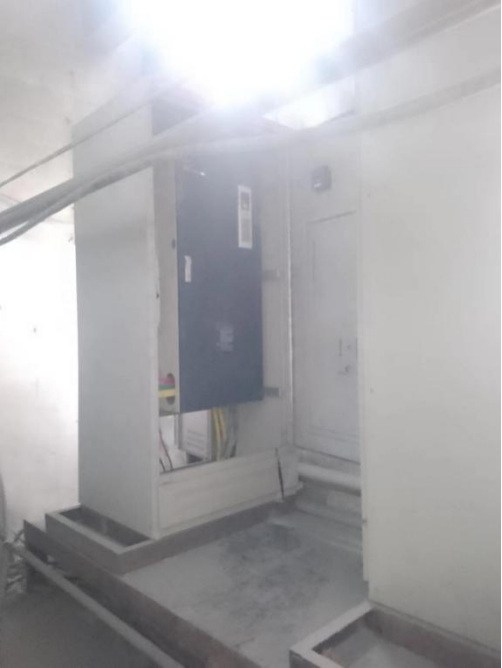

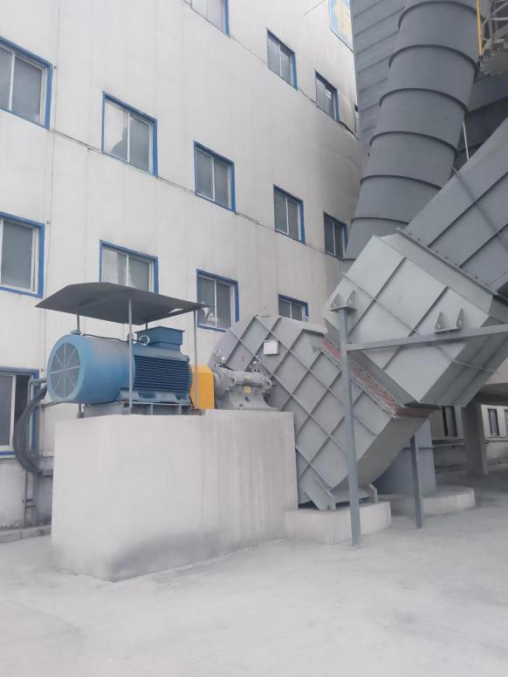

現場使用的變頻器型號的為GT200-4T4000G，電機功率為400KW。現場使用照片如下：

四、 參數設置

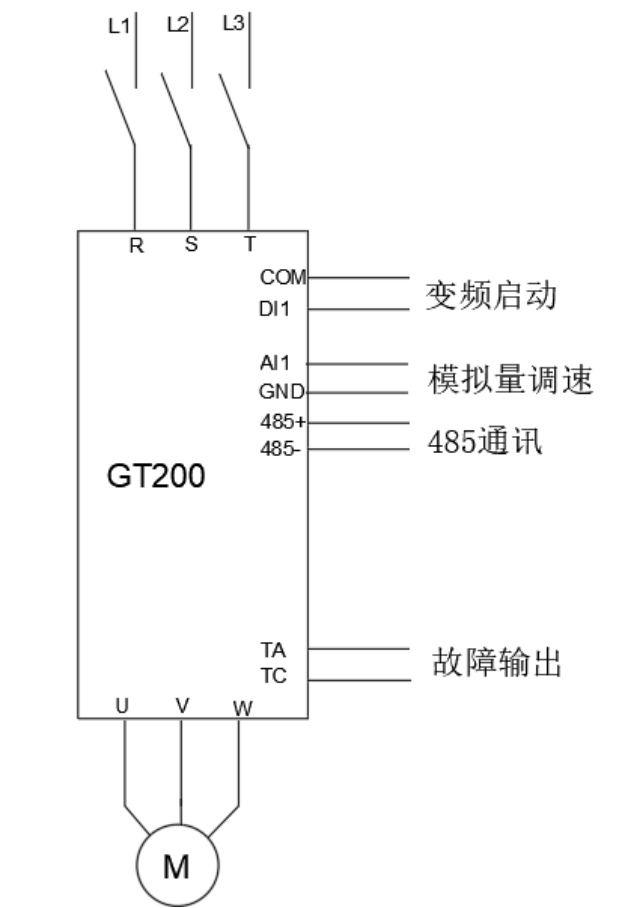

五、 電路圖

六、 結語

    控制中心通過DCS發送的模擬量實現對GT200變頻器的調節，靈活控制控制了系統風量，并且通過485通訊總線把變頻器的運行數據傳輸到控制中心，實現了對運行數據的實時監控。
