一、簡介： 此案例介紹易驅變頻器GT200系列在川煤集團對旋風機上的應用。
煤礦對旋風機：對旋軸流通風機是將一個葉輪裝在另一個葉輪的后面，而葉輪的轉向彼此相反，稱為對旋型軸流通風機，或對置式軸流風機。煤礦對旋風機因其主要由該通風機采用兩級葉輪對旋式結構，兩級葉輪分別由容量及相同型號電動機驅動，兩個葉輪旋轉方向相反，從進風口看，第一級葉輪順時針方向旋轉，第二級葉輪則逆時針方向旋轉。當空氣流入第一級葉輪獲得能量后并經第二級葉輪排出，第二級葉輪兼備普通軸流風機中靜葉的功能，在獲得整直圓周方向速度風量同時，增加氣流的能量，從而達到普通軸流式通風機不能達到的高效率，高風壓。
對旋風機的特點1)采用扭曲機翼型葉片，氣動效率高，節能效果極為顯著。
2）、性能多樣，規格齊全，能夠與各種阻力和風量類型的通風網路很好匹配，可保持長期高效運轉。
3）、設有穩流環裝置，特性曲線無駝峰，沒有喘振危險，在任何阻力狀態下均可安全穩定運轉，并適于多風機聯合運轉。
4）、采用電動機與葉輪直聯的結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比帶傳動和長軸傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響正常運轉。
5）、結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為鋼板材料，中空，葉片及整體強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。
二、易驅變頻器系列優勢
1、采用TI高速電機控制專用DSP處理器，高速、準確的完成復雜的矢量計算，實現電機的完全解耦。
2、采用先進的電機模型算法，0.5Hz可輸出150﹪額定轉矩，穩速精度0.5﹪，調速范圍1:100.
3、標配RS485接口，支持MODBUS通訊協議，可以和上位機如觸控屏、PLC等組網通訊。
4、完善的保護措施
可實現過壓、欠壓、輸入缺相、輸出缺相，過載、過熱、過流、外部端子故障、通訊故障、電流檢測錯誤、電機調諧故障等近20種故障的保護，可靠性更高。

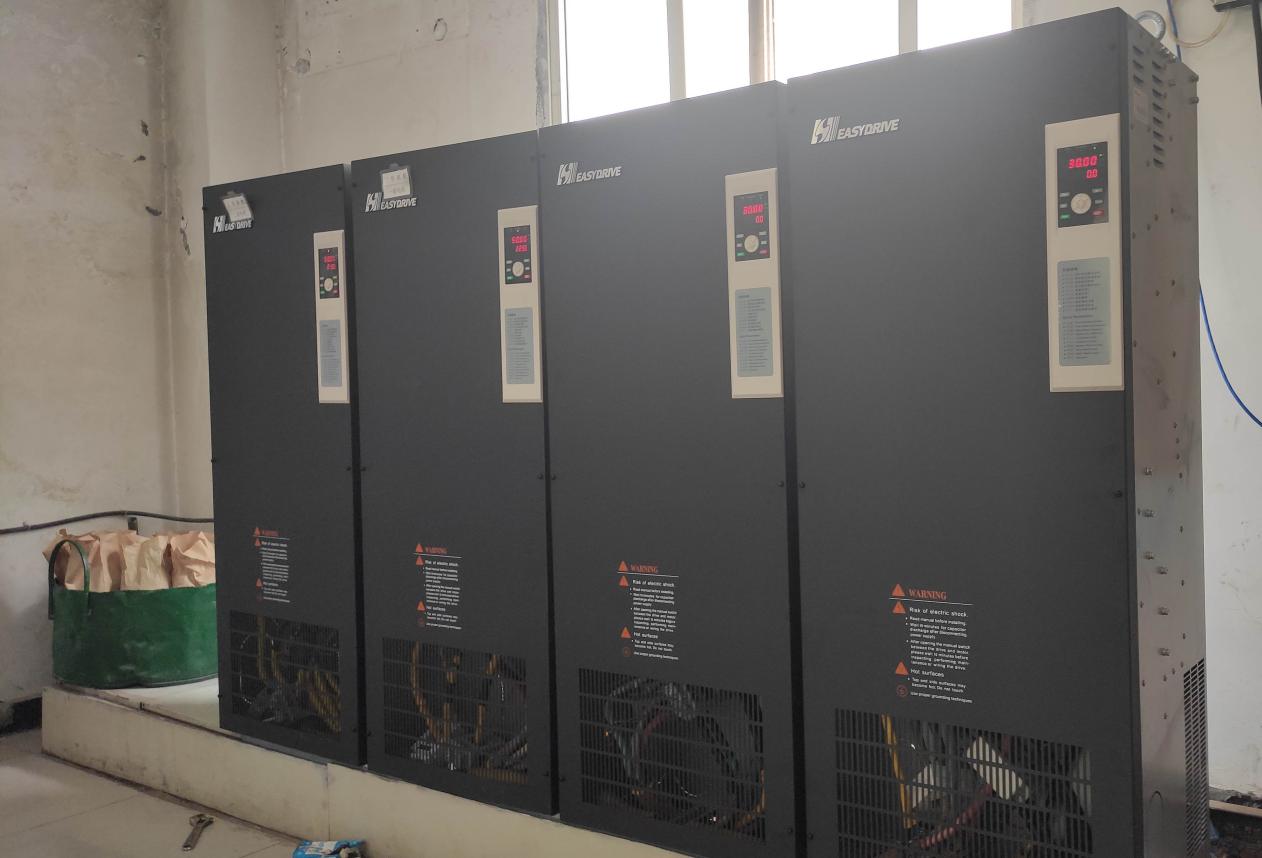

三、易驅變頻器現場應用圖集
四、 結束語
使用易驅GT200系列變頻器開環矢量模式以及轉速跟蹤功能，使負載更加運行平穩，減小了負載對電力系統的沖擊?；坞娫賳訉崿F不停機功能。
